Методы лазерного сканирования для 3D-моделирования

В последние годы 3D-моделирование стало неотъемлемой частью множества отраслей: от архитектуры до киноиндустрии. Одним из наиболее эффективных методов создания точных и детализированных моделей является лазерное сканирование. Мы погрузимся в мир этой удивительной технологии‚ рассмотрим ее принципы работы‚ преимущества и области применения‚ а также поделимся нашим опытом в использовании лазерного сканирования для различных проектов.

Что такое лазерное сканирование?

Лазерное сканирование — это метод получения трехмерной информации о физическом объекте или пространстве с помощью лазера. Сканеры излучают световые импульсы‚ которые отражаются от поверхности объектов и возвращаются к устройству. На основе времени‚ за которое свет достигает поверхности и возвращается обратно‚ сканер создает облако точек‚ представляющее собой 3D-репрезентацию объекта.

При первом взгляде лазерное сканирование может показатся сложным и высокотехнологичным процессом. Однако на самом деле он основан на простом принципе: измерение расстояний. Эти данные собираются в огромных объемах‚ что позволяет создавать невероятно точные модели объектов. Сканеры могут применяться как для малых‚ так и для крупных объектов — от деталей машин до целых зданий.

Как работает лазерное сканирование?

Процесс лазерного сканирования может быть разбит на несколько основных этапов. Давайте разберем каждую из них подробнее.

Подготовка к сканированию

Перед началом сканирования необходимо подготовить пространство и оборудование. Убедитесь‚ что все объекты‚ которые вы хотите отсканировать‚ хорошо освещены и у них нет посторонних предметов. Установка сканера должна быть устойчивой‚ чтобы минимизировать вибрации и гарантировать точность данных.

Сканирование

Во время самого процесса сканирования устройство производит последовательные измерения‚ регистрируя время возвращения лазерного импульса. Чаще всего используется метод‚ основанный на технологии фазового сдвига или времени лета (TOF)‚ в зависимости от типа устройства;

Обработка данных

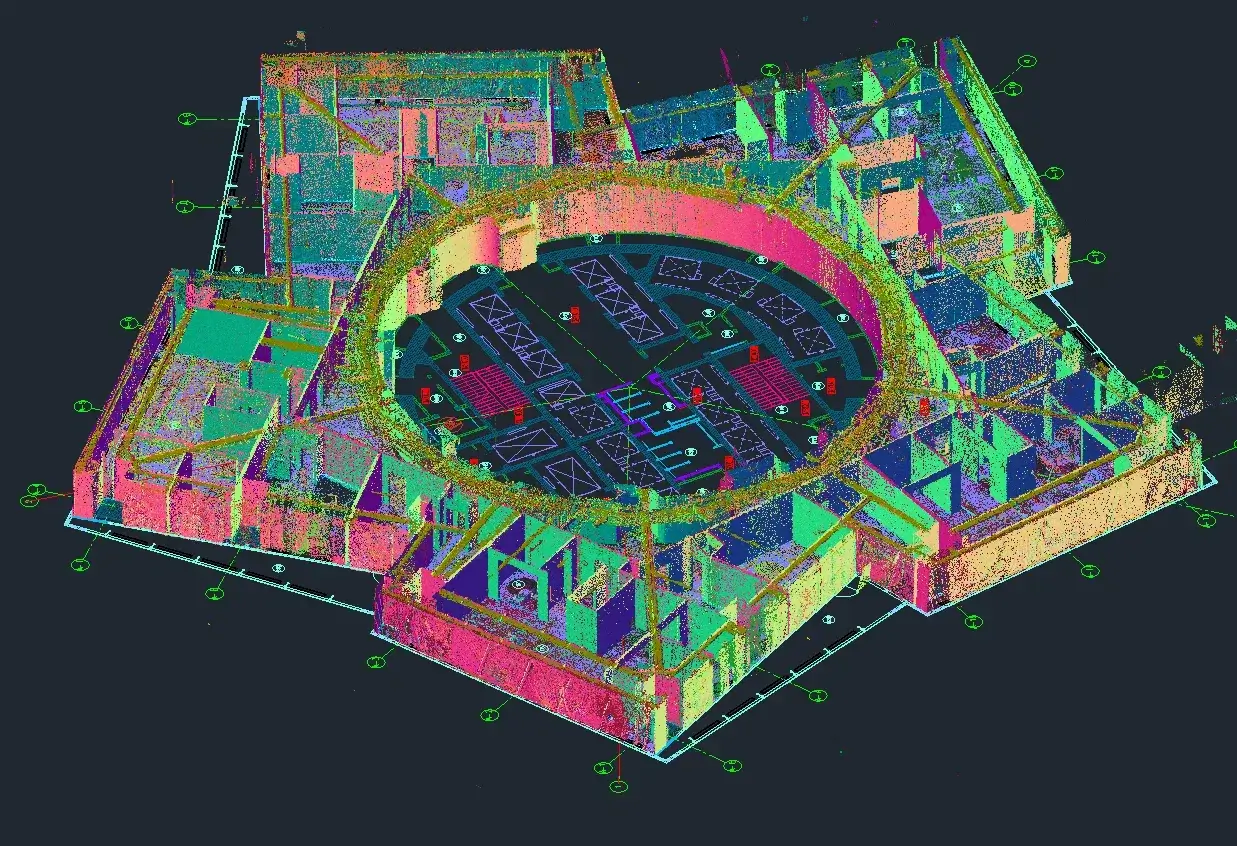

Полученные данные представляют собой облако точек. Далее они обрабатываются с помощью специализированного программного обеспечения‚ где точки сгруппированы‚ отфильтрованы и преобразованы в 3D-модель. На этом этапе также могут добавляться текстуры‚ что делает модели еще более реалистичными.

Визуализация и анализ

После обработки модели можно визуализировать с помощью CAD-программ или других приложений. Вы можете производить анализ данных‚ изучать детали и вносить изменения в модель при необходимости.

Преимущества лазерного сканирования

Лазерное сканирование обладает множеством преимуществ‚ которые делают его незаменимым в современном 3D-моделировании. Вот несколько ключевых моментов‚ на которые стоит обратить внимание:

• Высокая точность: Лазерные сканеры способны обеспечивать невероятную точность‚ до миллиметров!
• Скорость: Сканирование больших объектов может занять значительно меньше времени‚ чем традиционные методы сбора данных.
• Безопасность: Позволяет получать данные о труднодоступных или опасных объектах без непосредственного участия человека.
• Удобство использования: Сканеры могут работать в различных условиях‚ включая сложные ландшафты.
• Детализированность: Создание моделей с высоким уровнем детализации‚ которую трудно добиться другими методами.

Области применения лазерного сканирования

Сегодня лазерное сканирование находит применение в различных сферах. Мы рассмотрим несколько из них.

Архитектура и строительство

Архитекторы и строители используют лазерное сканирование для создания точных цифровых копий зданий‚ площадок и объектов. Это особенно полезно в процессе реставрации или реконструкции‚ когда необходимо получить точные размеры и формы. Создание 3D-моделей зданий позволяет легко планировать и визуализировать изменения.

Картография и геодезия

В области геодезии лазерное сканирование помогает собирать данные о топографии местности‚ что совершенно необходимо для проектирования дорог‚ мостов и других инфраструктурных объектов. Такие данные могут использоваться для создания цифровых моделей местности и в GIS-системах.

Киноиндустрия и визуальные эффекты

В кинематографе лазерное сканирование используется для создания реалистичных моделей окружающей среды. Это позволяет создателям фильмов воссоздавать сложные сцены в 3D и гарантировать максимальную детализацию эффектов. Компьютерные игры также активно применяют эту технологию для создания эпичных игровых миров.

Научные исследования

Ученые применяют лазерное сканирование для исследования культурных и исторических памятников‚ позволяя создать детализированные цифровые реплики и хранить информацию о состоянии этих объектов. Это особенно критично для защиты объектов культурного наследия.

Наш опыт применения лазерного сканирования

В ходе наших проектов мы сталкивались с различными задачами‚ которые успешно решались с помощью лазерного сканирования. Например‚ в одном из проектов мы принимали участие в цифровизации исторического здания‚ где было важно сохранить каждую деталь. С помощью лазерного сканера мы смогли за короткое время создать точную 3D-модель здания‚ что значительно упростило процесс архитектурной реставрации.

Также нам пришлось сканировать территорию‚ на которой планировалось строительство нового жилого комплекса; Высокая точность позволяет не только учитывать все степени наклона и высоты‚ но и генерировать максимальное количество информации о ландшафте‚ что является необходимым для создания качественного проектирования.

Лазерное сканирование — это мощный инструмент‚ который позволяет создавать ультраточные и детализированные 3D модели. Несмотря на то‚ что эта технология требует специального оборудования и программного обеспечения‚ ее преимущества во всех сферах применения перевешивают эти затраты. Мы уверены‚ что в будущем лазерное сканирование станет еще более доступным и популярным‚ открывая новые горизонты для 3D-моделирования.
